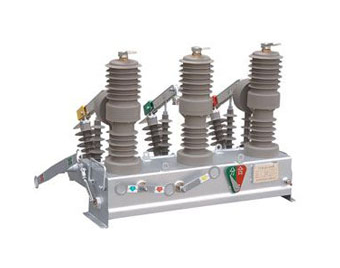

ZW32-12真空斷路器分閘合閘操作解說

發布時間: 2020.04.24　瀏覽次數:

ZW32-12真空斷路器合閘后，拉動分閘手柄或當線路電流超過防涌流裝置的設定值時過流線圈被驅動，均使分閘半軸轉動，分閘拐臂解扣，傳動桿在分閘彈簧的帶動下使ZW32-12真空斷路器分閘。

ZW32-12真空斷路器合閘前先拉動儲能手柄進行儲能，所施操作力矩由小變大，當合閘彈簧過中瞬時，合閘彈簧釋放能量；促使儲能系統逆時針旋轉并帶動拐臂轉動，帶動傳動軸使戶外真空斷路器合閘，同時分閘拐臂扣住分閘半軸，使戶外真空斷路器處于合閘狀態；機構在合閘狀態下，凸輪與轉動軸套脫離，機構不能再次合閘。
